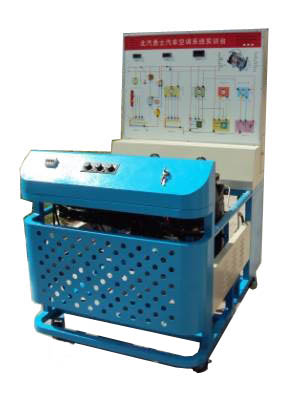

HY-QC280重型汽車空調系統實訓臺系列

       重型汽車空調系統實訓臺設備以空調系統為基礎。將空調系統各總成按照原車布局安裝到實訓臺上，配置相關電控系統、傳感器與執行器等配件，使之成為一個與真車性能一樣的空調實訓臺，并能動態演示空調系統各種工況。充分展示空調系統的結構組成與連接關系，通過檢測面板可以測量電路系統的各種數據。外接高低壓管路接口，隨時可以進行抽真空、補充冷媒、檢測系統壓力等操作。高清圖文面板，噴繪系統原理圖、電路圖。同時還具備考核功能，可實時掌握學每個員階段性的學習情況。適用于各種汽車培訓機構。能夠滿足各類院校對空調系統的理論和實踐相結合的教學需要。本實訓臺功能強大、操作簡單、性能可靠。

二、結構組成
汽車部件：空調泵、冷凝器、熱交換器、蒸發箱、溫度傳感器、干燥瓶、電子扇、控制開關、、熱水箱、熱水箱水位與溫度顯示單元，加熱器、循環泵、溫度控制單元、溫度設定系統等。
設備臺架：一體式設備臺架，數據檢測面板，高清電路原理圖、實物安裝區、設備故障設置區、檢測儀器放置區、設備控制臺、考核系統、系統高低壓力表、驅動電機、開關電源、控制機構、空氣開關、萬向腳輪等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
空調系統的零部件認知了解實訓；
空調系統的結構組成與連接關系實訓；
空調電路系統的數據測量實訓；
空調的使用及操作實訓；
空調系統制冷過程的演示與工作原理實訓；
壓縮機工作運行的必要條件實訓；
散熱系統的工作原理與數據測量實訓
空調的冷媒排放，抽空，加注實訓
空調的管路拆裝、連接接實訓。
空調系統的高低壓力的檢測及故障判斷
四、主要功能
1、展示功能：各相關系統按真車位置布局，能直觀展示汽車空調系統的結構組成、連接關系和高低壓系統的閉環原理。
2、運行功能：能正常演示空調系統動、靜態及各種工況，包含出風模式調節、風速調節、內外循環調節、AC制冷控制等操作。 真實的演示空調系統的各種工作狀態和工作原理。
3、顯示功能：高低壓側系統壓力表，實時顯示高壓側、低壓側的壓力實際值。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
4、識圖功能：面板繪有高清晰度彩色電路原理圖。（與原廠電路圖相對應）， 為學員提供汽車空調電路的識圖、讀圖、畫圖的學習過程。
5、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞線束的情況下,隨意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化。還可以通過檢測端子測量元件的電壓,電阻,電流,波形等數據。實時了解各個元件的工作狀態。
6、信號模擬功能：信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。
7、故障設置系統：在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
配套智能考核系統。該系統分為兩種模式，數字鍵盤故障設置系統和無線網絡智能化故障設置系統。數字鍵盤故障設置系統采用0-9數字鍵盤，輸入故障代碼數字后既可完成故障設置，顯示故障代碼，可以任意設置故障；
智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分?jǐn)?shù)自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。該系統可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等考核操作。
8、安全防護功能：電源入口首先采用內置保險管的安裝方式，實現過流保護。然后是電源總開關，設備不使用時，斷開連接。保證安全。設備的兩側帶安裝帶有散熱孔的防護板。防止學員手腳等伸入旋轉部件中。
五、制作工藝
1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。
2、控制臺，臺面為圓弧型1000×220mm，分別安裝空氣開關、空調控制面板。
3、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。
4、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。
5、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。
檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。
6、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。
7、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。
8、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。
9、設備腳輪方便移動，并能隨時鎖止，保證教學安全。
六、技術參數：
外形尺寸：1400*1000*1780
重    量：150KG
工作溫度：± 50
動力電源：AC380V
驅動電機：380V/1.5KW
系統電源：AC220V/DC12V
車   系：大眾
