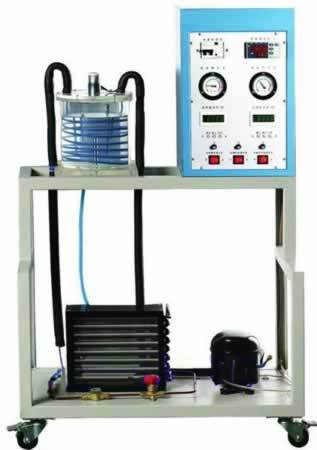

HY-9921T電冰箱制冷系數測量實驗裝置

一、設備概述

電冰箱制冷系數測量實驗裝置是研究小型制冷系統的制冷原理和制冷系數的測定方法，本裝置綜合應用了一些熱學的基本知識，如熱力學定律：等溫、等壓、絕熱、循環等過程，以及焦耳—湯姆孫定律。通過實驗，加深學生對熱學基本知識的理解。

二、設備特點
1.安全保護：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護
2.直觀性好：裝置頂部布裝制冷系統，可直觀展示制冷系統結構
3.閉環控制：采用自動控溫系統（PID自動控制技術）
三、設備構成
1.交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源。
2.測量儀表
(1)數顯功率表2只（精度0.5級）
分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質，并可以貯存、查詢15組功率和功率因數的測試結果數據。
(2)數顯溫度表1只（精度0.5級）
采用PT100傳感器，測量范圍-50℃～+150℃
功能：①用于測量冷凍室的溫度
②用于控制冷凍室的溫度（采用PID自動控制技術）
(3)真空壓力表2只（精度2.5級）
量程為-0.1MPa～1.5MPa和-0.1MPa～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力。
3.制冷系統
包括壓縮機、冷凝器、干燥過濾器、毛細管、有機玻璃圓柱體、紫銅管繞制的蒸發器、加熱器、馬達和攪拌器等。
四、實驗項目
1.制冷系統的認識及原理
2.電冰箱制冷原理的研究
3.電冰箱制冷系數的測量
三、技術性能
1.輸入電源：單相三線AC220V±10%50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3.裝置容量：＜500VA
4.重量：100kg
5.制冷劑類型：R12
6.外形尺寸：96cm×53cm×110cm
