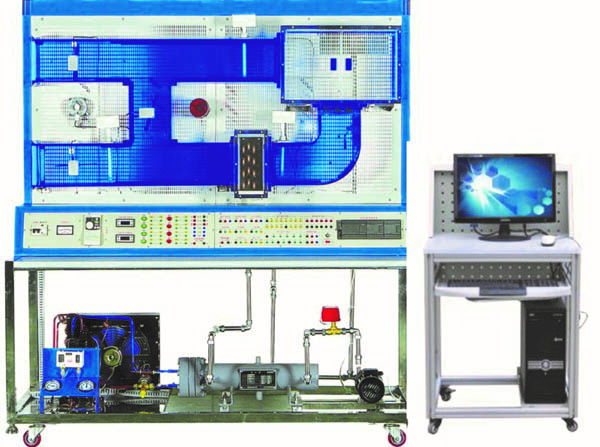

HY-33型中央空調自控系統綜合實訓裝置

一、概 述

中央空調自控系統綜合實訓裝置”是以制冷/熱系統、循環水系統和空氣處理系統為控制對象，融合了傳感器技術、計算機技術、網絡通信技術和自動化控制技術，通過開發、設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行控制。在中央空調自控系統綜合實訓裝置”中建立綜合計算機監控系統，通過直觀清晰的監控界面實現綜合監控與管理。

二、系統特點

1.裝置主體結構件采用不銹鋼材質，所有不銹鋼設備均進行不銹鋼精細拋光處理，造型美觀、結構合理
2.實訓裝置空氣處理風道采用高強度有機玻璃材質，實訓流程直觀清晰
3.實訓裝置采用一次回風設計，信號連接采用集中式端子排連接方式,接線方便
4.空氣處理系統既有完善的過程變量檢測，又有較先進的變頻控制執行機構，可完成多種模式下的控制技術的實訓
三、技術性能
1.了解中央空調空氣處理流程
2.了解制冷工作原理，掌握制冷機組操作方法
3.掌握中央空調自控系統中過程變量調節方法
4.了解不同工況下中央空調工作流程
5.掌握中央空調自控系統編程設計和上位監控工程組態設計
四、系統組成
本實訓裝置由實訓臺、安裝網孔板、制冷系統、循環水系統、空氣處理系統、自控系統和上位監控工程等組成
制冷系統：采用1匹壓縮機、殼管式蒸發器、風冷冷凝器、熱力膨脹閥、高低壓力控制器、高低壓力表及加液閥等組成
循環水系統：采用工業磁力驅動泵、表冷器、水流開關及水箱等組成
空氣處理系統：采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成
自控系統：本裝置可以實現變水流量控制和變風量控制；變水流量主要是通過PLC對變頻器的頻率進行控制，從而達到控制水泵的轉速，達到流量的調節。變風量主要是通過PLC對單相調壓模塊的控制，從而達到控制送風機的轉速，進行送風量的調節。
五、實訓項目
1.封閉式系統制冷
2.直流式系統制冷
3.一次回風系統制冷
4.簡單回路的程序設計
5.制冷統控制
6.控制器編程
7.監控系統設計組態
