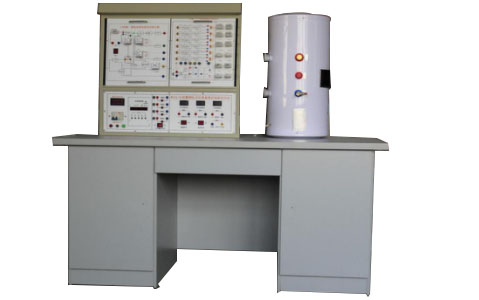

HYRSQ-1家用智能電熱水器維修與安裝實訓裝置

一、產品概述
家用電熱水器維修與安裝實驗裝置是根據發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置同時滿足職業學院、技工學校、農民工職業培訓、職教中心、鑒定站 / 所的家電類專業及家電維修工類維修實操，以及中級、高級工的技能鑒定考核。

二、技術性能
1. 輸入電源：單相三線制 AC220V ± 10% 50HZ
2. 工作環境：溫度 -10 ℃ ～ + 50 ℃ 相對濕度＜ 85% （ 25 ℃ ）
3. 整機容量：＜ 2KW
4. 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s
5. 外形尺寸： 100cm × 70cm × 165cm
6 ．具有實驗室管理系統，帶密碼開機和定時關機功能
三、系統組成
1. 本裝置由實訓控制屏、實訓桌、電熱水器和實訓組件四部分組成
?  實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
2. 交流電源（均帶有過流保護）
輸出電源：市電不隔離輸出 220V 50HZ、隔離變壓器輸出 220V 50HZ
3. 直流電源：± 24V/+12V/+5V
4.電熱水器器： 遙控密閉型儲水式電熱水器
（三）實訓組件
本裝置由遙控密閉型儲水式電熱水器模塊、實驗水箱，循環水泵、智能實訓考核系統組成。
1. 電熱水器實訓模塊
配置電熱器內部電路控制系統原理圖，故障模擬檢測點，內置設故排故系統（可由電腦隨機故障點）、故障點采用可更換透明元件、即學生根據故障現象排查損壞元件，采用插拔式更換元件。
2. 智能實訓考核系統
(1) 計算機可以監控 1-126 臺家用電器智能考核臺
(2) 已設置多個故障點。
(3) 具有發卷功能
(4) 具有收卷功能
(5) 具有單臺和全部實驗臺清零功能
(6) 具有自動檢測各家用電器考核臺的通訊聯機情況
(7) 可以生成學生個人成績單
(8) 可以對學生考核情況進行統計、分析
(9) 設有進入系統密碼，進入系統后能夠修改密碼
(10) 具有打印功能
(11) 具有答題次數限制功能
(12) 學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
（四）實訓桌： 整體結構采用鋼木落地臺式 ，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實訓項目
1. 電熱水器安裝與管路設計實驗
2. 主板 +12V 電源丟失故障
3. 紅外接收頭損壞故障
4. 指示燈亮不加熱故障現象與維修
5. 電熱水器加熱溫度低于設定溫度故障現象與維修
6. 電熱水器溫度傳感器故障
7. 按鍵開關損壞
8. 漏電開關故障
9. 電加熱故障
10. 熱水器溫度保險故障
