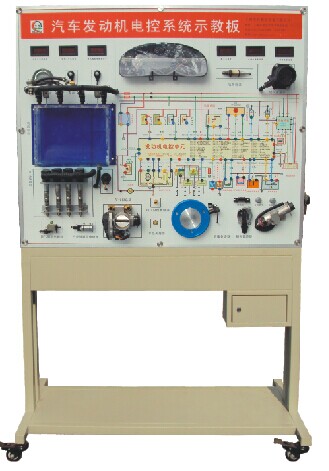

HY-QC623型發動機點火與噴射系統示教板（帕薩特）

【產品簡介】
本產品選用全新大眾帕薩特發動機電控系統材料為基礎制作，模擬發動機運轉，演示發動機電控系統（點火與噴射）的工作過程；本示教板功能齊全、操作方便、安全可靠。

【結構組成】
發動機電控單元、（儀表）防盜控制單元、防盜鑰匙、發動機各類傳感器、發動機各類執行器、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
【功能特點】
1、面板上繪有完整的電控系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等；數顯表顯示各傳感器信號電壓值。
2、操縱開關及按鈕，可真實演示發動機電控系統（點火與噴油）的工作過程。
3、發光二極管顯示工作元器件狀態。裝有診斷座，可讀取故障碼與數據流等；防盜匹配等操作。
4、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
5、底架部分采用實驗桌，臺面保留30cm寬空間，方便放置檢測用的儀器 及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
6、外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
