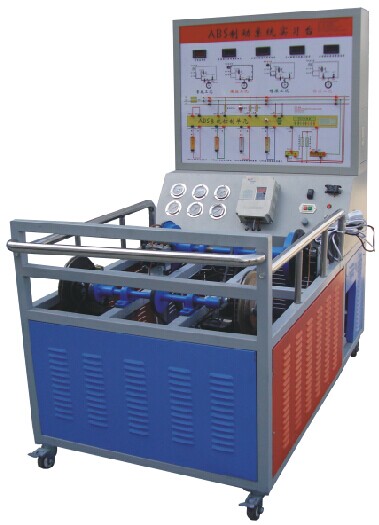

HY-QC325型ABS防抱死制動系統實訓臺

【產品簡介】
本實驗臺以桑塔納2000 ABS制動系統為主體材料，采用四通道的ABS調節回路，四輪單獨調節。ABS系統能夠正常運行，可模擬ABS系統的工作過程。適用于各類型院校及培訓機構對汽車ABS系統理論和維修實訓的實訓教學需要。本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。附使用說明書與實驗指導書，相關課題的教學資料。

【結構組成】
桑塔納2000 ABS閥體總成、ABS控制單元、前碟后鼓制動機構、輪速傳感器及信號盤；面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪臺架。
【功能特點】
1、主缸油壓與分缸油壓實時指針式壓力表顯示；液壓泵工作狀態通過LED燈顯 示；彩色原車電路原理圖，油壓原理圖；
2、輪速通過調速電機進行調整；自動斷電保護裝置，避免電機反拖，有效保護電器元件；ABS故障燈顯示故障；
3、外接式電腦檢測端子便于檢測電路電壓或電阻；OBD數據輸出接口，便于通過專用檢測儀器進行檢測。
4、故障模擬系統可模擬實際運行工況，設置多種實車ABS系統常見故障。內容詳見故障模擬設置裝置說明。
5、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。可進行ABS制動系統排空及調整、系統匹配等實訓。
6、外觀尺寸1650×1000×1850mm（長X寬X高）
